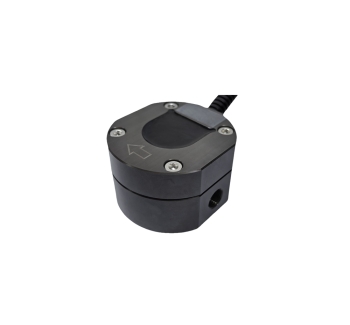

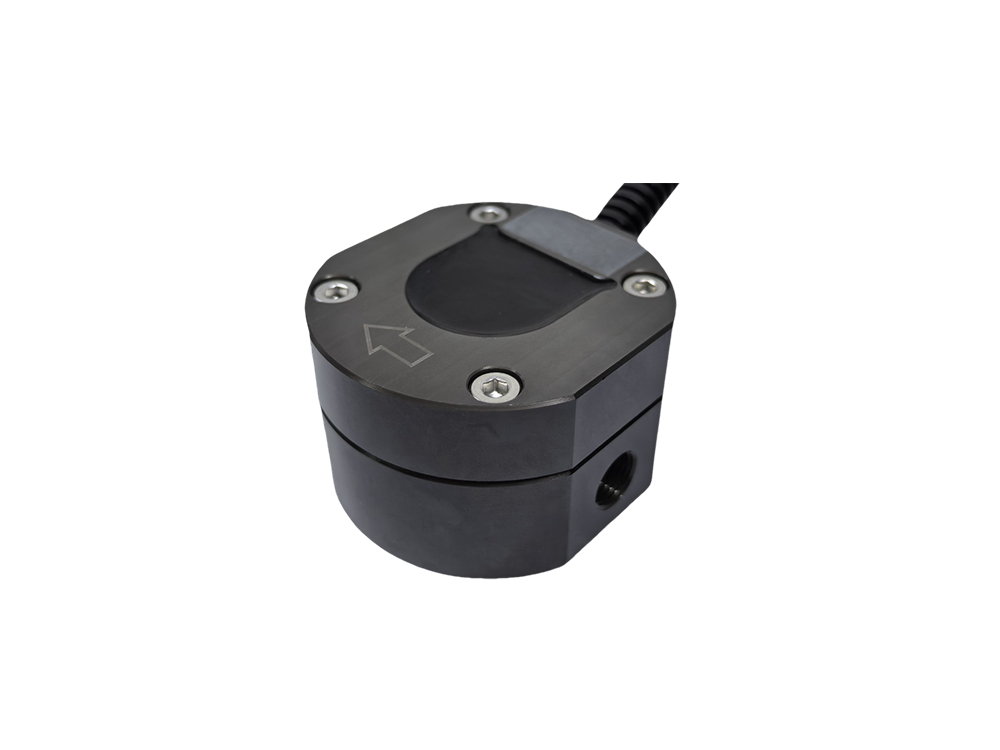

EFH03一體式數字型高精度容積式流量計是利用容積式原理來實現對液體流量(如液壓油)進行動狀態監測的產品，其測量精確度具備不受油品變化、振動影響的特點?？梢燥@示瞬時流量、累積流量、總時間等?？赏ㄟ^ RS485接口輸出標準的 Modbus 協議與控制器連接，廣泛應用于流量測量、監控領域。
特點
■ 高精度：±0.5%
■ 工作頻率范圍廣
■ 體積小、重量輕、具有良好的抗震性
■ 配油口連接件，安裝簡單
應用場景
■ 流量計量
■ 油量計量
■ 涂料定量供給
行業
■ 液壓傳動
■ 機械設備
性能參數
| 序 | 型號 | EFH03-M2-G1-P1C7 |
| 1 | 供電范圍 | 10-30 VDC |
| 2 | 輸出信號 | RS485-ModBuS RTU |
| 3 | 測量量程 | 10-30 mL/min(滿量程盡可能大) |
| 4 | 線性誤差 | 士0.5% |
| 5 | 工作壓力 | <35 bar |
| 6 | 工作溫度 | -40°C-+120°C |
| 7 | 存儲溫度 | -40°C-+125°C |
| 8 | 流量計外殼材料 | 鋁合金 |
| 9 | 流量接口 | G1/8
|
| 10 | 電氣接口 | AMP 282106-1，匹配對插AMP 282088-1 |
| 11 | 安裝位置 | 推薦垂直安裝 |

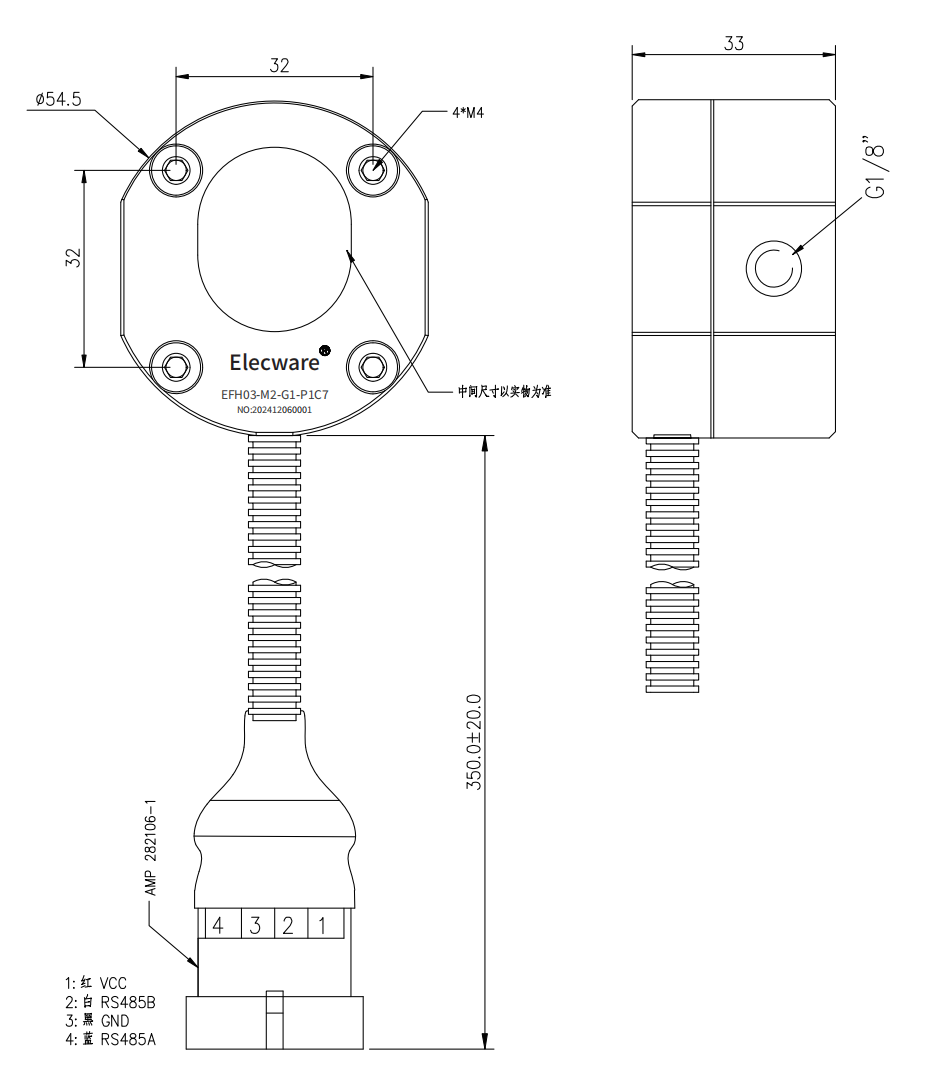

機械尺寸

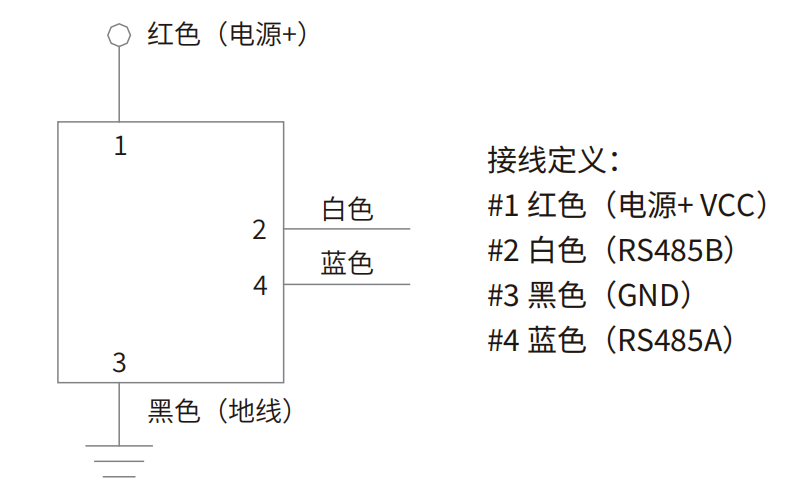

接線方式
使用注意事項
1.液體進入流量計需通過濾網，且濾網規格需大于120目；
2.產品安裝時盡量豎直安裝，即讓液體至下而上流過流量計。
